10KV S-Tier2 Class Series

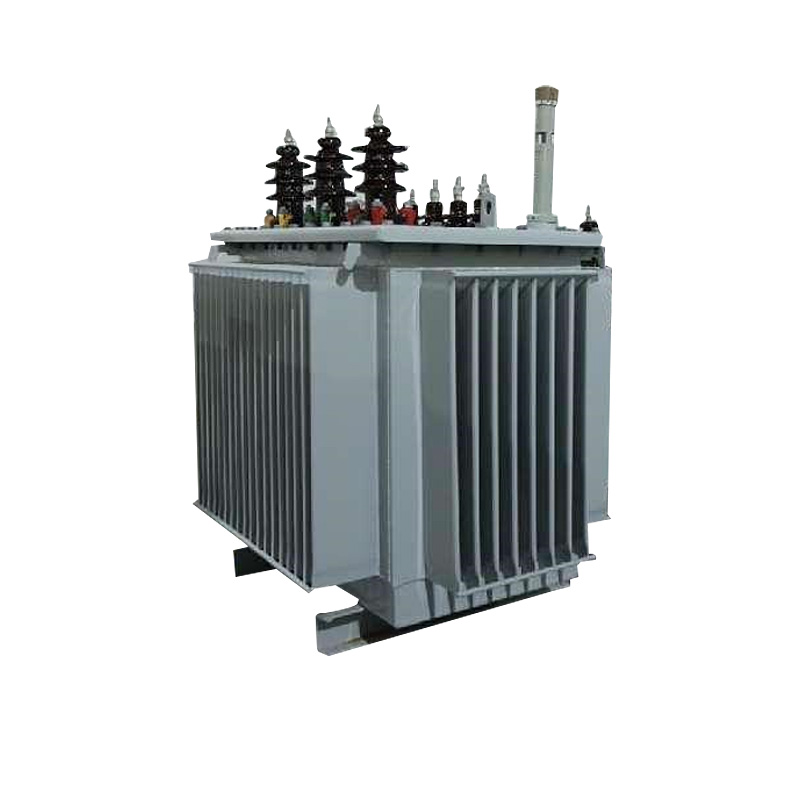

S11-M Type Oil Immersed power transformer
Rated voltage: 6-11KV、20KV、38.5KV
Rated capacity: 30-6300KVA、50-2500KVA、50-31500KVA
Propose: Power transmission and distribution system、industrial power supply、new energy power generation
Temperature: -25℃~+40℃、Alititude≤1000m
Standards: IEC 60076
Product Consultation Contact Us
10KV S-Tier2 Class Series - 华通大图
10KV S-Tier2 Class Series - 华通大图
Application & Technical Parameters

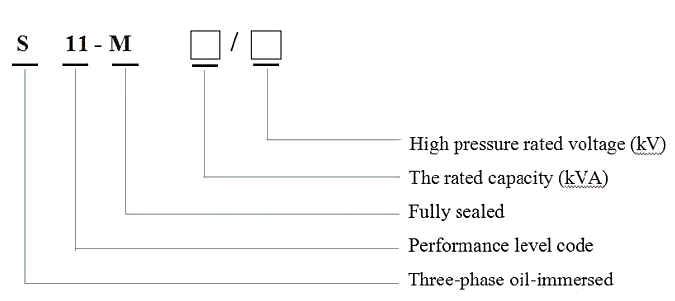

Type Meaning


Service conditions

Device types:

outdoor type

Ambient temperature:

Maximum

+40°C

Maximum 24 hour average

+35°C

Minimum

-25°C (-45°C when you order details0

Ambient humidity:

Height above sea level at site

less than 1000m

Earthquake intensity

less than 8 degree

Height above sea level

less than 1000m

Mounting Ambient:

No fire, explosion, earthquake and chemical corrosion environments.

Main technical parameters

6-11KV

Rated capacity(KVA)

Voltage Combination and  tap  range

connection of transformer winding

No-load loss(W)

Load loss (W)

No-load current (%)

Short circuit impedance (%)

High voltage
     (KV)

High voltage tap range
     ( %)

Low voltage
     (KV)

     30
     50
     63
     80
     100
     125
     160
     200
     250
     315
     400
     500
     630
     800
     1000
     1250
     1600
     2000
     2500

    6
     6.3
     6.6
     10
     10.5
     11

±5%
     ±2x2.5%

0.4

      Dyn11
      Yzn11
     Yyn0

    80
     100
     110
     130
     150
     170
     200
     240
     290
     340
     410
     480
     570
     700
     830
     970
     1170
     1550
     1830

630/600
     910/870
     1090/1040
     1310/1250
     1580/1500
     1890/1800
     2310/2200
     2730/2600
     3200/3050
     3830/3650
     4520/4300
     5410/5150
     6200
     7500
     10300
     12000
     14500
     18300
     21200

     1.8
     1.6
     1.6
     1.5
     1.4
     1.4
     1.3
     1.2
     1.2
     1.1
     1.1
     1.0
     0.9
     0.8
     0.8
     0.7
     0.6
     0.4
     0.4

    4
     4
     4
     4
     4
     4
     4
     4
     4
     4
     4
     4
     4.5
     4.5
     4.5
     4.5
     4.5
     5.0
     5.0

Dyn11
     Yyn0

      630
     800
     1000
     1250
     1600
     2000
     2500
     3150

66.310
     10.5

±5%
     ±2x2.5%

33.156.3

Yd11Dyn11

    820
     1000
     1180
     1400
     1680
     2010
     2370
     2800

     6920
     8460
     9910
     11700
     14100
     16900
     19600
     23000

     0.60
     0.60
     0.60
     0.50
     0.40
     0.40
     0.40
     0.40

5.5

     4000
     5000
     6300

1010.5

3.156.3

    3450
     4100
     4890

    27300
     31300
     35000

    0.40
     0.40
     0.40


20KV

Rated capacity(KVA)

Voltage Combination and  tapping  range

connection of transformer winding

No-load loss(W)

Load loss (W)

No-load current (%)

Short circuit impedance (%)

High voltage
     (KV)

High voltage tap range
     ( %)

Low voltage
     (KV)

    50
     100
     125
     160
     200
     250
     315
     400
     500
     630
     800
     1000
     1250
     1600
     2000
     2500

     20
     22
     24

±5%
     ±2x2.5%

0.4

Dyn11
     Yyn0Yzn11

     100
     150
     170
     200
     240
     290
     340
     410
     480
     570
     700
     830
     970
     117015 501830

1270/1210
     2120/2020
     2500/2380
     2970/2830
     3500/3330
     4160/3960
     5010/4770
     6050/5760
     7280/6930
     8280
     9900
     12150
     14670
     17550
     19140
     22220

    2.0
     1.80
     1.70
     1.60
     1.50
     1.40
     1.40
     1.30
     1.20
     1.10
     1.00
     1.00
     0.90
     0.80
     0.60
     0.50

     5.5
     5.5
     5.5
     5.5
     5.5
     5.5
     5.5
     5.5
     5.5
     6.0
     6.0
     6.0
     6.0
     6.0
     6.0
     6.0


38.5KV

Rated capacity(KVA)

Voltage Combination and  tap  range

connection of transformer winding

No-load loss(W)

Load loss (W)

No-load current (%)

 Short circuit   impedance (%)

High voltage
     (KV)

High voltage tap range
     ( %)

Low voltage
     (KV)

    50
     100
     125
     160
     200
     250
     315
     400
     500
     630
     800
     1000
     1250
     1600
     2000
     2500

35

    38.5

±5%
     ±2x2.5%

0.4

Dyn11

          Yyn0

170
     230
     270
     290
     340
     410
     490
     580
     690
     830
     980
     1150
     1410
     1700
     1590
     1890

    1270/1210
     2120/2020
     2500/2380
     2970/2830
     3500/3330
     4160/3960
     5010/4770
     6050/5760
     7280/6930
     8280
     9900
     12150
     14670
     17550
     19700
     23200

     2.0
     1.80
     1.70
     1.60
     1.50
     1.40
     1.40
     1.30
     1.20
     1.10
     1.00
     1.00
     0.90
     0.80
     0.75
     0.75

     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5
     6.5

    630
     800
     1000
     1250
     1600
     2000
     2500

35

±5%
     ±2x2.5%

3.15

       6.3

      10.5

Yd11

     830
     980
     1150
     1400
     1690
     2170
     2560

    7860
     9400
     11500
     13900
     16600
     18300
     19600

    0.65
     0.65
     0.65
     0.55
     0.45
     0.45
     0.45

  6.5

    3150
     4000
     5000
     6300

35

    38.5

±5%
     ±2x2.5%

3.15

       6.3

      10.5

    3040
     3610
     4320
     5240

     23000
     27300
     31300
     35000

    0.45
     0.45
     0.45
     0.45

    7.0
     7.0
     7.0
     8.0

     8000
     10000
     12500
     16000
     20000
     25000
     31500

35

     38.5

±5%
     ±2x2.5%

3.15

       3.3

       6.3
       6.6
     10.5

YNd11

    7200
     8700
     10000
     12100
     14400
     17000
     20200

    38400
     45300
     53800
     65800
     79500
     94000
     112000

    0.35
     0.35
     0.3
     0.3
     0.3
     0.25
     0.25

     8.0
     8.0
     8.0
     8.0
     8.0
     10.0
     10.0

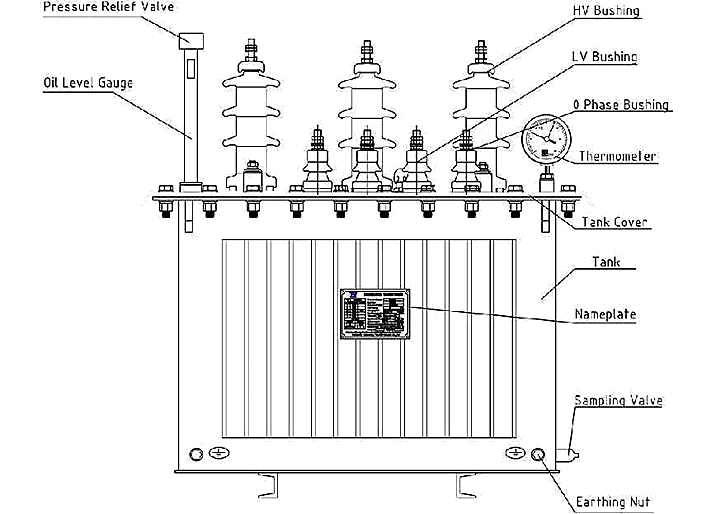

Structural drawing of S11-M Type
